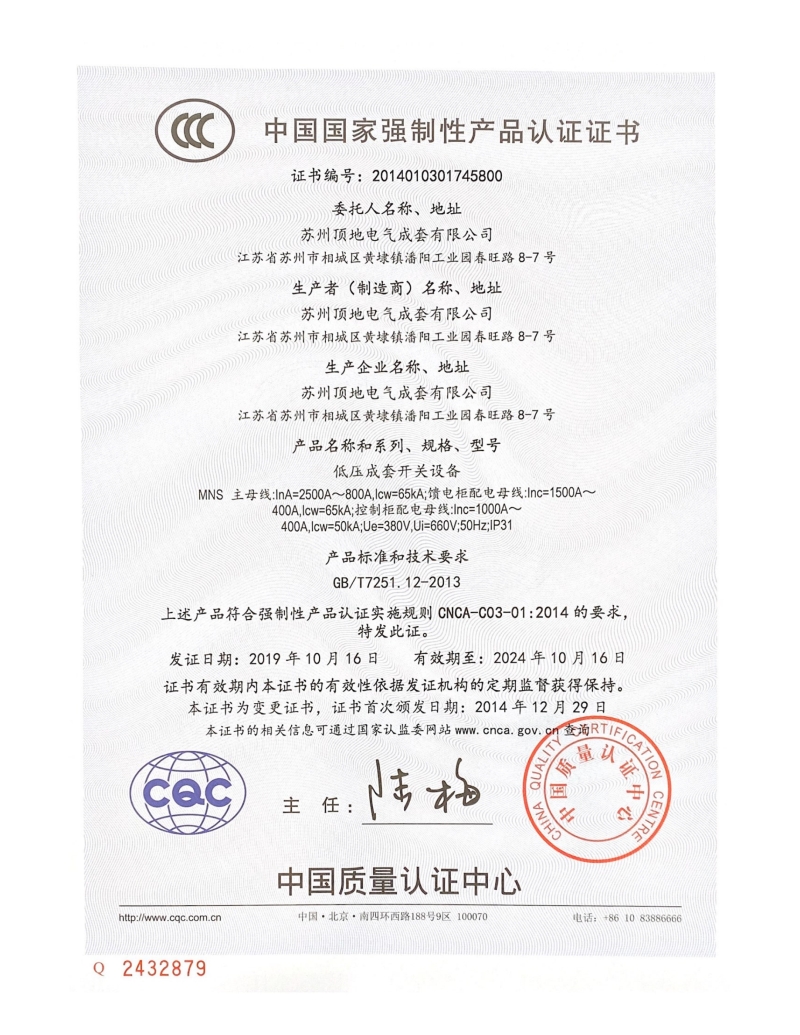

认证证书
检测报告

产品概述

MNS交流低压抽出式配电柜适用于发电厂、变电站、石油化工、冶金、轻工纺织、高层建筑等行业的配电系统。作为三相交流 690V/50HZ以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
MNS 产品符合GB7251、IEC439标准，基本柜架采用拼装式组合式结构。面板表面经过酸洗、磷化处理后静电喷涂，具有抗腐蚀性、牢固的机械强度，又有可靠的接地连接性。柜体可分为母线室、垂直通道、电缆室、功能单元室，各单元功能作用相对独立且区域之间由隔板严格分离，保护使用安全且防止事故蔓延。馈线抽屉有8E/4、8E/2、8E、16E、24E五种规格（E=25mm)。抽屉具有连接位置、试验位置、断开位置、移动位置和分离位置。相同单元模数抽屉可以方便的实现互换，可方便进行维护和维修，确保运行可靠性。

使用条件

环境温度: -25°C; -- +40°C
环境湿度: 日平均值<=95%,月平均值<=90%
海拔高度: 2000M 及以下
产品运行环境不应有火灾、爆炸的危险以及化学腐蚀、剧烈震动的场所
日平均温度不超过+35°C
设备安装时与垂直面的倾斜度不超过5%

序号	项目	单位	参数
1	额定工作电压	V	AC400
2	额定绝缘电压	V	AC690
3	额定频率	Hz	50
4	污染等级		3级
5	电气间隙	mm	>= 14
6	爬电距离	mm	>= 16
7	主母线额定电流	A	1000-3200	1600-4000	4000-6300
8	额定短时耐受电流	kA	50	80	100
9	峰值耐受电流	kA	105	175	220
10	外壳防护等级		IP30,IP31,IP40,IP41
