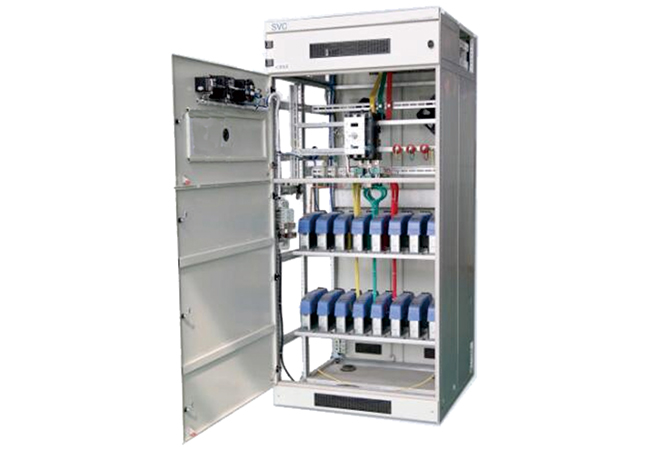

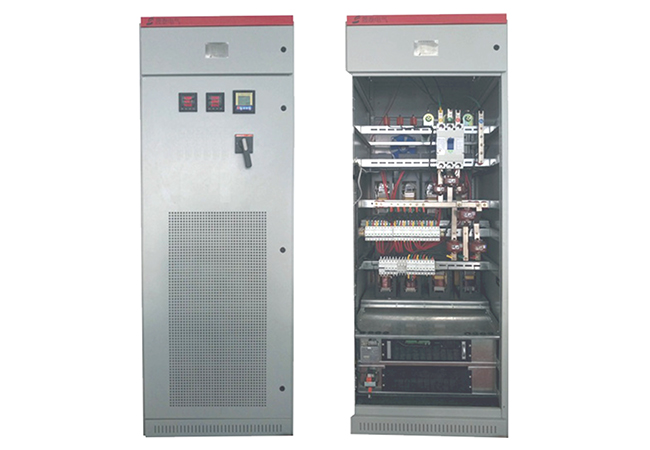

SVC 电容补偿柜复合开关+电容

苏州顶地电气成套生产的低压动态无功补偿滤波成套装置，兼有TSC和电力滤波器的双重功能特点，是一种先进、独特的晶闸管柔性投切技术，通过控制晶闸管实现各次滤波器组无触点自动投切，，避免了传统接触器投切及晶闸管过零投切时产生的涌流、暂态冲击，无需放电即可再投，还可以滤除电力系统中的谐波电流，并且由于电容器与电抗器串联，避免了谐波的放大问题。滤波器组由控制器控制投切，动态响应时间不超过20ms。滤波效果明显，补偿后功率因数不低于0.93

联系电话：0512-69393820

立即咨询在线留言

产品详情
技术参数
扩展描述
产品样本

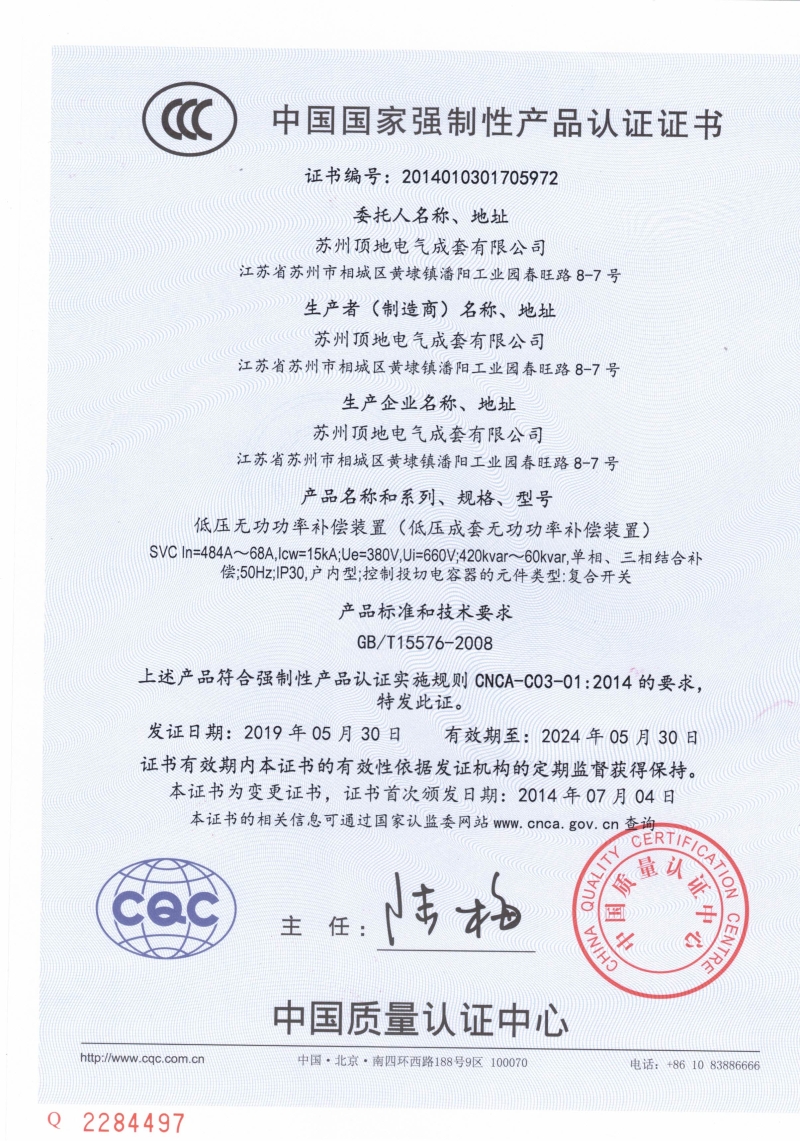

认证证书

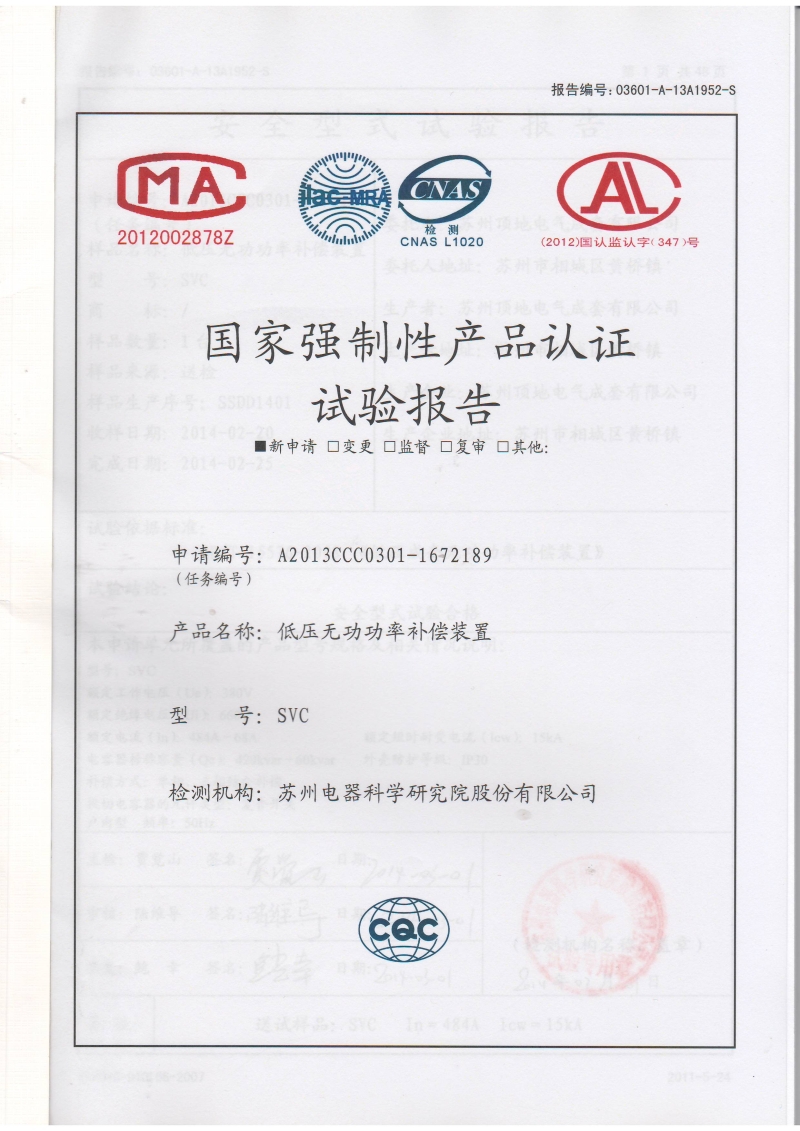

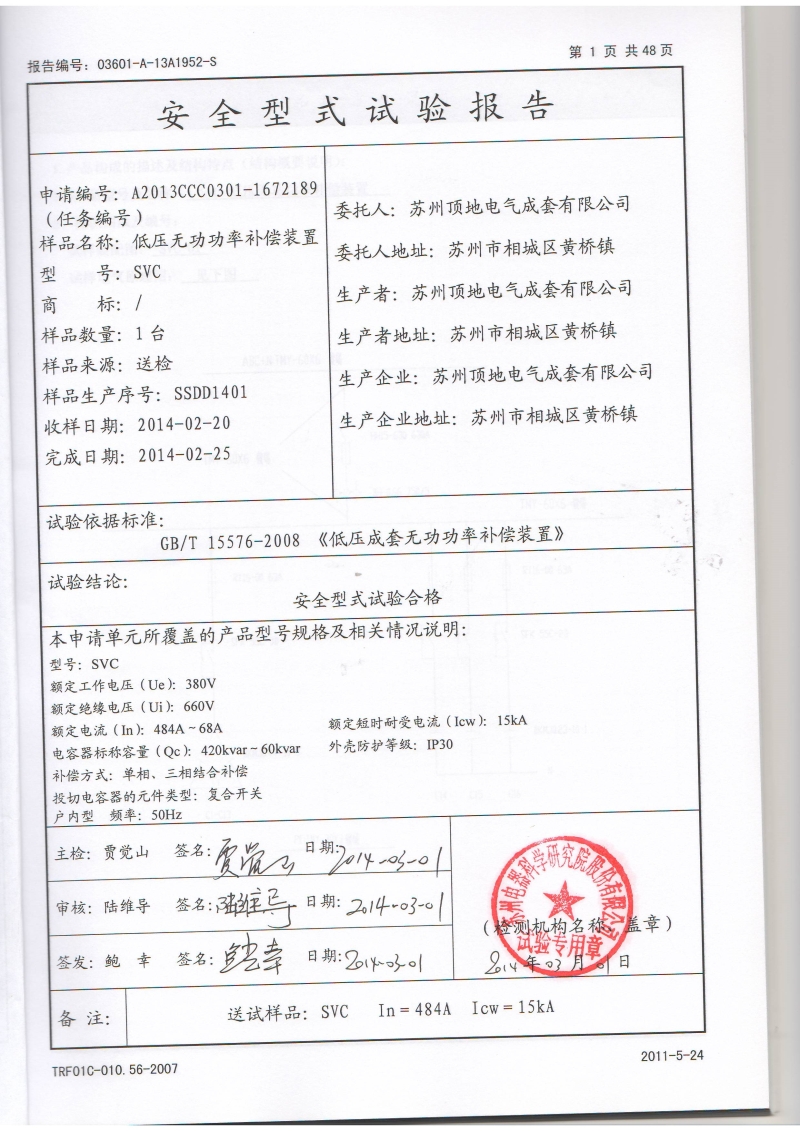

检测报告

产品概述
智能无功补偿电容器由CPU测控单元、无涌流投切开关、保护装置、低压自愈式电力电容器组成一个独立完整的智能补偿单元，替代由智能无功控制器、熔丝(或微断)、晶闸管复合开关(或接触器)、热继电器指示灯、低压电力电容器多种分散器件组装而成的自动无功补偿装置。
智能电容改变了传统的机械式接触器或机电一体化开关作为投切电容器的投切技术，改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便，使用寿命更长，可靠性更高的特点，适应了现代电网对无功补偿的更高要求。。

使用条件
环境温度: -5°C; -- +40°C
环境湿度: 日平均值<=95%,月平均值<=90%
海拔高度: 2000M 及以下
产品运行环境不应有火灾、爆炸的危险以及化学腐蚀、剧烈震动的场所
日平均温度不超过+35°C

序号	项目	单位	参数
1	额定电压	V	AC380
2	额定绝缘电压	V	AC660
3	动态响应时间	s	<= 1
4	污染等级		3级
5	电气间隙	mm	>= 10
6	爬电距离	mm	>= 14
7	母线额定电流及分断能力	A/kA	523A/15KA + 50A /30KA
8	主开关额定电流及分断能力	A/kA	630A/15KA
9	补偿容量	Kvar	0—430 + 30
10	外壳防护等级		IP41
